1.1 UV-LED SPOT型特点

★ 热辐射小，照射机采用发光部件UV-LED电功率为3W，光谱分布为360nm到370nm，无红外光发出，所以被照射产品的表面没有温度的升高

★ 发出高能量高纯度紫外光，采用***的高能量紫外线LED，快速完成紫外线胶水的固化，大幅度提高生产率

★ 减少耗材成本，LED的使用时间一般可以达到25000-30000小时，而传统LAMP方式照射机约2000小时左右就需要更换灯管，LED-UV采用电缆输出，无光纤导光，LED可以为你减少设备耗材成本，提高设备使用率

★ 节能环保，LED功率消耗低，使用时无需灯管预热，瞬时达到***的高功率，即开即用，紫外光光电转换效***，而且不含有毒物质汞，也不会产生臭氧，是代替传统光源的一种更安全更环保的选择

★ 小体积设计，LED控制器的体积约为传统LAMP方式照射机体积的1/8，使设备的安装更加简单，小照射头设计，充分考虑精密生产的空间要求，使设备的安装更加方便

★ 设备可应用在不同的工艺，依据实际情况所需，用户可以自行选配外接延长线缆

★ 独特风扇散热，快速把芯片热量排出，提高功率输出稳定性，延长LED使用寿命

★ 一台主机控制器可同时独立操作4个LED照射头或同步使用

1.2 主控制器特点

通用设计，液晶显示，操作直观

固定功率，阶梯功率，***体现

脚踏控制，人工自动，轻松掌控

IO信号，配合PLC自动化生产流程

直接COM，方便外围通信

照射功率时间倒计时数字显示，直观方便了解照射进程

界面参数锁定，防止错按造成不良

自动检索，更有出错报警提示

照射过程中轻松查询通道UV照射进程

                                                                                    3

2.设备安装与连接

2.1 产品构成

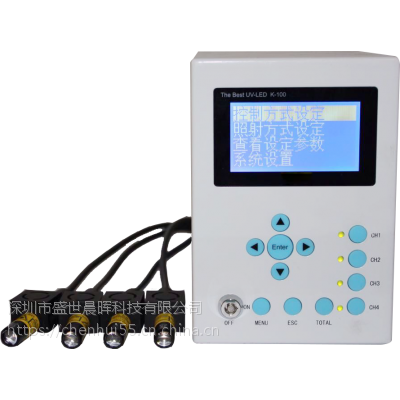

     主机                    DC电源适配器                     UVLED照射头

     说明书                        连接线                            脚踏开关

2.2 UV-LED照射设备名称和功能

主机

              （正面）                              （背面）

                                                                                     4

序号               名称                         功能

1                     菜单键            主页菜单显示，辅助通道照射方式设定

2                     确定键            针对设定过程的项目参数进行选择和确定

3                     返回键            取消设定，返回上一个操作界面

4                     方向键            光标移动和数值变更

5                     照射键            对应按键通道的开始或停止UV光照射，对应通道照射过程中的照射进程的查询选择

6                     钥匙键            打开或锁住屏幕参数的设定

7                     总照射            对四个通道的开始或停止UV光的照射

8                     指示灯            检测UV照射头正常连接与否，对UV照射开始结束的指示

9                     电源开关          控制主机电源开或关

10                    照射头连接器端口  连接照射头，进行UV照射

11                    DC插座            电源接入口

12                    RS-232C连接器     连接外围通信，对主机进行控制

13                    输入输出IO端子   连接脚踏开关或PLC编程，进行UV照射开关照射头

2.2.1 照射头的连接

   将控制器背面的连接照射头的连接器与照射头连接器的凹凸面对准，然后推连接器的后半部分即可插入且前面板指示灯亮，呈绿色。拔出时，请捏紧照射头前半部分稍用力拔即可拔出，指示灯灭

2.2.2 电脑信号的连接

将电脑信号信与主机控制器COM接口对应连接

2.2.3  脚踏开关的连接

数字1-4端口指示控制器1-4通道照射头的脚踏开关端口，对应端口对应相应的通道，如端口1，端口1左右分别有一个接线孔，按下旁边的按钮，将脚踏板的连接线分别插入，松开按钮即可

2.2.4 电源适配器

将电源适配器接头连接到主机控制器背面的DC插座口中

3．设备基本操作与设定

3．1启动和关闭

   启动时，请先接能电源，打开控制器后面的开关，就可以对主机进行设置或照射了。关机的时候，请先关闭UV-LED照射头通道，再关掉后面的开关，拔掉电源。

                                                                                      4

3．2 功能操作

   启动电源开关，呈现产品开机画面，如图1，稍等几秒，显示主页菜单：控制方式设定、照射方式设定、查看设定参数、系统设置，如图2

  图1            图2

    参数设置仅可在非UV照射过程进行，可通过“菜单+方向键+确定+返回”来设置个人需要，按‘返回’按键将会回到上一级菜单，按‘菜单’按键将会直接回到主页菜单，进入设定状态，按‘↑’‘↓’按键选择，用‘确定’按键选定。

控制方式的设定---主要是设定控制方式，主要有以下功能：总照射按钮、分立照射按钮、脚踏控制方式。

照射方式设置---主要是设置照射的方式，主要有以下功能：固定照射的功率和时间

设定、阶梯照射的时间段和功率设定、照射总时间查询、通道开关。

查看设定参数---主要是对每个通道设置的参数查询。

    系统设置---主要是蜂鸣器、待机时间、语言、恢复出厂的设置。

3．2．1 控制方式的设定

   在按过‘菜单’的情况下，选择‘控制方式设定’，按‘确认’键进入下一界面，出现总照射按钮设定、分立照射按钮设定、脚踏板设定，如图3，可通过方向键选择，并按‘确定’键分别进入，如下图4、图5。

        图 3                        图 4                    图 5

   可对总照射按钮设定有效或无效，可对分立照射按钮设定有效或无效，可通过上下键对脚踏控制设定，人工控制或者自动控制，脚踏板1控制四路通道或脚踏板分立控制。

出厂默认设置为：总照射按钮有效，分立照射按钮有效，脚踏板控制为自动控制、脚踏板分立控制。

3．2．2 照射方式的设定

通过‘菜单’按键，如图2，选择‘照射方式设定’，按‘确认’键进入下一界面，出现四个通道的设置，如图6，可以用上下键来选择通道，按‘确认’键进入如图7。

                                                                                           6

 图 6            图 7

根据需要，可以选择“固定功率照射、阶梯功率照射”，二者只能选择其一，“阶梯功率照射”可以设置在不同的时间段用不同的功率来照射，共分20个阶梯，时间的长短，功率的大小可以通过方向键和菜单键设置，“通道开关”是用来设置此通道的打开和关闭的。“查看照射总时间”是查询该通道UV-LED出厂后的工作时间。出厂默认为固定功率照射，功率为***，照射时间为10S，通道为打开状态，阶梯功率照射为无效，且功率和时间为零。

3．2．2．1 固定功率照射

   选择“固定功率照射”，“确认”后进入如图8，可选择查看照射参数、功率和时间设定，设为有效选择“查看照射参数”，出现如图9，可以查看该通道已设定的参数。选择“功率和时间设定”，出现如图10。

           图 8                      图 9                      图 10

    光标闪烁，可通过四个方向键设定照射功率0-***，按“菜单”键，再按上下键，光标移到照射时间设定，再按菜单键或者左、右方向键，光标闪烁就可以对照射时间设定了，可设置0-9999.9S，设置完毕再按“确定”键返回到图9，再按“返回”键，选择“设为有效”，出现如图8，此项设定完成。

3．2．2．2 阶梯功率照射

同一个通道在同一时间内，只能选择“固定功率照射”或“阶梯功率照射”之一方式，如果选用“阶梯功率照射”按“确定”键后进入图11，可通过方向键进入“查看照射参数”

可用“菜单”键，再按上下键再用‘左右方向键或菜单键’可以进入02、03、04、05等20个不同阶梯，来分别设定时间和功率，以上设定和固定功率照射设定方法相同，按“确认”后返回到图11，再按“设为有效”，此项设定完成。

3．2．3 通道开关

如图7，选择“通道开关”，按“确认”按键，选择“开启”，开启通道，选择“关闭”则关闭通道。其它2、3、4通道都可以按上面的方法来设置，只需按“菜单”键回到主界面或按“返回键”回到图5，再开始设置就可以。

3．3 查看设定参数

“菜单”按键，选择“查看设定参数”，按“确定”就可以看到***通道设定的照射参数，如图14，然后用上下键，就可以逐一查看到每个通道的设定照射总参数

放在首页，主要方便用户随时查询各个通道设定的数值，该功能***非UV照射过程中有效。

                                                                                                   8

3．4 系统设置

在主页菜单界面，如图2，选择“系统设置”，出现如图18，蜂鸣器设置、屏幕待机、语言、恢复出厂设置选项。选择“蜂鸣器设置”，按“确定”键可选择开启或关闭。选择“屏幕待机”设置，可选择常亮，也可自主设置时间，通过方向键来设置时间，再按“确定”键即可。选择“语言”设置，有两种语言可供选择，中文和英语，可通过“上下+确定”键选择，出厂默认为中文。选择“恢复出厂设置”进入图19，可选择确定或取消，此项需慎重选择，一旦选择不可逆转，需重新设置参数。

3．5 照射工作

设置完毕，确保需要的控制器照射头已完全接好，相应通道指示灯变亮，呈绿色。UV照射工作可通过两种方式控制UVLED照射头，一种通过主机面板通道按键和总照射按键，按下数字UV照射按键，指示灯由绿变红，蜂鸣器长鸣一声，该通道UV照射开始，在照射过程中，可通过按数字UV照射键查询相应通道照射进行情况，前提是液晶屏显示的通道不是你想要了解的通道进程，此项需操作慎重，如液晶屏已显示是您需要了解的该通道参数，切勿再按该通道数字按键，若再按下该数字UV照射按键将中止关闭UV照射，如果设置时间已到，UV照射也会终止，指示灯由红变绿，蜂鸣器短鸣一声；UV照射亦可通过总照射按键来控制，同启同闭。另一种是脚踏板开关控制，脚踏控制有两种方式，分别是人工控制和自动控制，人工控制是照射的进程完全受脚踏板控制，踩下即照射，放开即停止；自动控制时照射的进程按照设定的时间和模式自动进行；脚踏板1控制四路时，脚踏板2、3、4仍然可以控制2、3、4路的照射，并且脚踏板1可以成为1-4的开关；分别控制时每个脚踏板分别控制相应的通道，根据用户需要也可以在分别控制时，一个脚踏板同时控制两路通道，方法是一个脚踏板分出四路接头，两并两串。“蜂鸣器设定”有‘打开’和‘关闭’，打开时，每次照射启动时蜂鸣器长响一下，停止时蜂鸣器短暂响一下，发生错误时蜂鸣器报警三次。

3．6查询方法

3．6．1 UV照射过程中查询照射进程

   UV照射过程中，逐一启动每一通道，启动总照射，启动脚踏开关，照射开始，过程中需要查询每一通道进程可通过按数字UV照射键查询相应通道照射进行情况，前提是液晶屏显示的通道不是你想要了解的通道进程，此项需操作慎重，如液晶屏已显示是您需要了解的该通道参数，切勿再按该通道数字按键，若再按下该数字UV照射按键将中止关闭UV照射

3．6．2 非UV照射过程查询每通道设置的参数

   直接按“菜单”键，再进入“查看设定参数”，然后按上下键即可查到当前设定的参数，也可以进入“照射方式设定”，再进入每一通道，然后即可选择“查看参数”。

3．6．3 非UV照射过程中查询总照射时间

按“菜单”键，进入“照射方式设定”，然后随意选择“通道”，再进入“查看照射总时间”，即可看到每一通道的UV照射时间。如果需要清零，再按确定键，输入密码，根据光标提示，逐一选择“确定”，清零即可。

                                                                              9

3．7 出错提示

（1）通道没有连接UVLED，当按启动该通道，会有报警提示

（2）当钥匙锁住，无法设置参数，如果设置，会有报警提示

（3）当UV照射进行时，有非法操作，会有报警提示

（4）当通道关闭，启动该通道时会报警提示（除启动总照射外）

（5）当设置某通道阶梯照射已完成，但UV照射过程是固定功率照射，须检查该通道的阶梯功能是否设置为有效

3．8 恢复出厂设置

     此项需慎重选择，一旦选择不可恢复，需重新设定参数，本产品出厂设置为：

（1）控制方式设定：总照射按键有效、分立照射按键有效、脚踏板自动控制，脚踏板分立控制；

（2）照射方式设定：固定功率有效，每通道功率为***、时间为10秒，阶梯功率为无效，每通道功率为0%，时间为0秒；

（3）系统设置：蜂鸣器开启、屏幕待机为常亮、语言为简体中文。

4 外围设备连接

           IO通信口                               COM通信口

IO通信为双排插口，左排插口为接地，且均连通，右排插口为正电平，为独立接口，数字1-4端口指示控制器1-4通道照射头的脚踏开关端口，对应端口对应相应的通道。

如端口1，端口1左右分别有一个接线孔，按下旁边的按钮，将脚踏板的连接线分别插入，松开按钮即可。如需一个脚踏板同进控制两路，可用一个脚踏板插头插入左排端口，另一脚踏板插头插入右排对应端口，同时从此端口里引出一条线，插入右排需要同时点亮的通道插口中。如左边1号端口连接到右边1号端口，再右边1号端口引出一条线插入右边2号端口即可，这样脚踏控制可以在选择人工或者自动控制前提下，选择分立照射，按下脚踏板，即可同时点亮1、2号通道的UV照射灯。

PLC编程器，可根据正负电平信号来连接IO通信口

COM通信端口，直接选用RS-232插上连接即可

                                                                                                  10

5 保质期及注意事项

5．1保质期限

   本产品的LED照射头（工作时间）***使用10000小时，如有时间不足由我方提供补给直到累积10000小时，实际使用寿命2万-3万小时，后台控制器免费维修3年（非人为损坏），在保修期内，一切费用由我方担负，自行拆修不在保修范围。

5．2 注意事项

（1）UV光请勿直射眼睛或者皮肤，有可能造成损害

（2）请勿拆解UV-LED照射头和控制器，可能造成UV光泄露和漏电

（3）安装或拆卸UV-LED照射头，请务必切断电源操作

（4）定期清洗照射头和控制器时，请不要使用稀释剂、挥发油、丙酮、煤油等，可以用柔软的棉布点上少量乙醇小心擦拭

（5）本机器请在干燥、通风、无高磁场、无高电场环境下使用

（6）电源适配器请使用本产品专配的DC电源

（7）UV照射过程中，参数不可更改设置
